在濕法煙氣脫硫（FGD）系統中，吸收塔漿液循環泵是輸送含硫漿液至噴淋層的核心動力設備，電機功率可高達1000kW及以上。而位于循環泵入口處的不銹鋼濾網，雖體積不大，卻是保障整套脫硫系統安全高效運行的“第一道防線”——攔截漿液中的石膏結垢、內襯碎片、焊渣及大顆粒固體雜質，防止其進入泵體損壞葉輪及襯里，同時避免噴淋層噴嘴堵塞影響脫硫效率。
一、嚴苛工況下的材質選型
脫硫塔內部的工作環境極為惡劣。循環泵入口濾網長期浸泡在溫度約45℃—55℃、pH值在5左右的酸性漿液中，同時承受循環泵強大的吸入壓力。漿液中含有高濃度氯離子（可達20000ppm）和硫酸根離子，腐蝕性極強。傳統玻璃鋼材質的濾網因耐磨性不足、易老化，使用壽命已難以滿足當前要求。因此，材質選擇必須依據漿液中的氯離子濃度和介質溫度綜合判斷。
316L不銹鋼在氯離子濃度相對較低（如小于5000ppm）的工況下表現經濟適用，但在較高濃度氯離子長期侵蝕下仍可能出現點蝕。2205雙相不銹鋼是目前行業內應用廣泛的升級選材，兼具奧氏體和鐵素體兩相優點，屈服強度約是316L的兩倍，對氯離子應力腐蝕開裂和點蝕具有出色的抵抗能力。2507超級雙相不銹鋼和904L超級奧氏體不銹鋼則在含硫酸、高濃度氯離子的極端腐蝕工況下展現出明顯優于316L的耐蝕性能。對于腐蝕要求極高的場景，DIN1.4529鎳基合金能夠最大程度保障濾網的耐久性和安全性。
二、科學設計決定核心性能

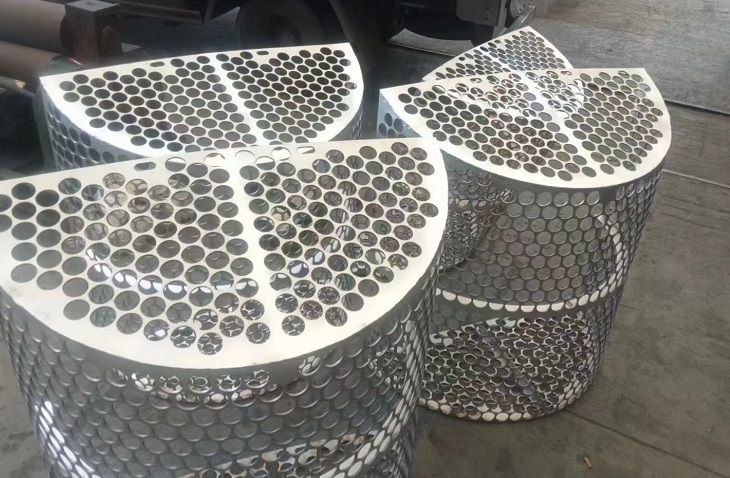

材質之外，濾網的結構參數同樣決定其服役表現。有效通流面積應達到循環泵入口管徑截面積的3—5倍。早期設計中2—3倍的經驗值已被證明不足——一臺連續運行6個月的循環泵，在混合工況下濾網受堵面積往往達到三分之一以上。3—5倍的過濾面積能顯著降低局部流速和吸力集中，避免堵塞加劇。開孔直徑行業推薦為20—30mm，孔徑間距控制在5—8mm，鋼板厚度4—8mm。這一孔徑范圍既能有效攔截可能堵塞噴嘴的較大異物（大部分錐形空心噴嘴內徑在40mm以上），又能避免過小開孔導致頻繁堵塞。形狀設計上，受力圓弧形（半球形）結構最為常見，能有效減少湍流，濾網下部通常設置加強筋以增強承壓能力。設計時應確保濾網阻力不大于500Pa，有效通流直徑至少大于循環管入口孔徑的3.2倍，以保證大于28mm的固體顆粒被有效攔截。結構類型方面，籃式過濾器應用最廣，內部空間大、納污能力強；錐型過濾器則結構緊湊、阻力較小，適用于對壓降有嚴格要求的場合。
三、規范維護保障長效運行
在工程實踐中，不銹鋼循環泵濾網最常見的問題當屬堵塞。吸收塔防腐襯膠老化脫落的碎片、石膏結晶塊卡滯、塔內緊固件脫落等，都會粘附在濾網上造成堵塞。某660MW電廠脫硫吸收塔運行一段時間后，即因塔內防腐碎片較多導致漿液循環泵入口濾網堵塞，出現循環泵電流下降、脫硫效率受損的問題。一旦堵塞，循環泵入口負壓升高、輸送壓力下降，嚴重時甚至可能將軟連接管道吸癟。
建議每月進行一次全面檢查，重點觀察濾網表面附著物和網孔暢通情況。清洗時可采用高壓水槍或專業清洗劑徹底沖洗，避免用鋼絲刷劃傷濾網表面。一般情況下，濾網更換周期為三個月到六個月，具體根據運行狀態靈活調整。當濾網破損面積超過5%或壓差持續升高至報警值時，應及時更換。合理維護的過濾網使用壽命可達2—3年。
不銹鋼循環泵濾網雖是一個看似不起眼的部件，卻承載著保護核心設備、保障脫硫效率的重要使命。從材質選型到結構設計，從定期維護到及時更換，每一個環節都關乎脫硫系統的穩定與高效。在環保要求日益嚴格的今天，重視這道“守門人”，方能讓脫硫裝置在嚴苛工況下長久可靠運行。
